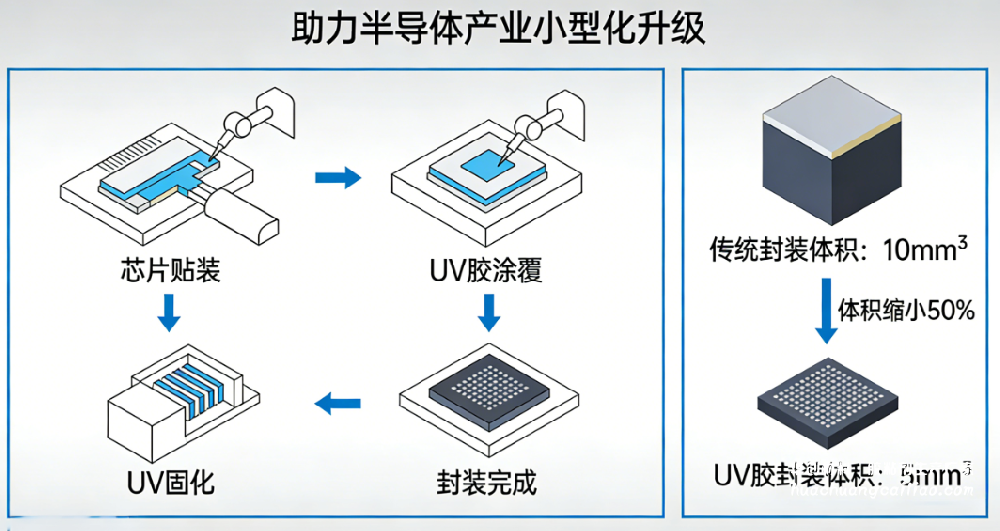

半导体产业作为电子信息产业的核心，正朝着小型化、高密度、高可靠性、高集成度方向快速发展，芯片/IC封装作为半导体制造的最后一道核心工序，其封装质量直接决定了芯片的性能、稳定性与使用寿命。UV胶凭借秒级固化、低收缩率、高纯度、良好的光学性能与电气绝缘性能，已成为芯片/IC封装的核心材料之一，广泛应用于芯片固定、引线粘接、封装保护、倒装芯片底部填充等多个环节，有效解决传统封装材料固化速度慢、收缩率高、易损伤芯片等痛点，助力半导体产业实现小型化、高精度升级。本文将全面解析UV胶在芯片/IC封装中的应用场景、核心优势、技术要求及行业发展趋势，为半导体企业提供专业参考。

芯片/IC封装的核心需求是“保护芯片、提升性能、缩小体积、降低成本”，传统封装材料（如环氧灌封胶、硅胶）存在诸多局限：环氧灌封胶固化时间长（数小时至数十小时），影响生产效率，且收缩率较高（3%-5%），易产生内应力，导致芯片开裂、性能衰减；硅胶固化速度慢，粘接强度低，无法满足高密度封装的需求，且透明度差，不便于芯片封装后的检测。相比之下，UV胶通过光引发剂吸收特定波长紫外光，快速引发聚合反应，3-30秒内即可完成固化，无需高温加热，完美契合芯片/IC封装的高精度、高效率需求，同时具备诸多核心优势，成为半导体封装的优选材料。

UV胶在芯片/IC封装中的核心应用场景主要包括四大类，覆盖封装全流程。一是芯片固定，将芯片精准固定在引线框架或基板上，要求UV胶具备低收缩率、高粘接强度、无挥发物，避免固化过程中产生内应力损伤芯片，同时兼容芯片材质（硅、锗等）与基板材质（陶瓷、金属、PCB板），粘接后无气泡、无溢胶，确保芯片定位精准。二是引线粘接保护，对芯片引线、焊盘进行密封保护，防止引线氧化、断裂，提升电气绝缘性能，要求UV胶具备良好的绝缘性（绝缘电阻≥10¹²Ω·cm）、耐腐蚀性，同时具备一定的韧性，可抵御震动、冲击，避免引线脱落。

三是芯片封装保护，对芯片整体进行封装，形成一层致密的保护涂层，隔绝空气、水分、灰尘等杂质，防止芯片受外界环境影响而性能衰减，要求UV胶具备高透明度（透光率≥98%）、高纯度、无挥发物，固化后不黄变、不龟裂，同时具备良好的耐高低温性能（-40℃至150℃），适配芯片的复杂使用环境。四是倒装芯片底部填充，针对倒装芯片封装，将UV胶注入芯片与基板之间的间隙，填充空隙，分散应力，提升芯片的散热性能与可靠性，要求UV胶具备低粘度、高流动性、快速固化特性，可快速填充微小间隙（0.1-0.5mm），固化后无气泡、无空隙，剪切强度高，可有效防止芯片脱落、焊球开裂。

UV胶在芯片/IC封装中的核心优势，首先体现在高精度与低损伤性上。UV胶收缩率可控制在0.8%以下，部分高端产品可低至0.5%，固化过程中不会产生明显内应力，避免导致芯片开裂、翘曲，保障芯片的完整性与性能稳定性；同时，UV胶固化无需高温加热，常温即可固化，可有效避免高温对芯片的损伤，尤其适合热敏性芯片的封装。其次，UV胶具备高效性，秒级固化特性可大幅缩短封装周期，提升生产效率，适配自动化封装产线，实现“点胶-固化-检测”一体化生产，降低人工成本，同时减少在制品库存，提升企业资金周转效率。

再者，UV胶具备优异的光学性能与电气性能，高透明度UV胶透光率≥98%，折射率匹配精度±0.001，可便于封装后芯片的光学检测，同时不影响芯片的光信号传输；良好的电气绝缘性能可有效防止芯片短路、漏电，提升芯片的使用安全性与稳定性。此外，UV胶无溶剂、低VOC排放，符合ROHS、REACH等国际环保标准，无刺激性气味，可改善生产环境，适配半导体产业绿色发展趋势，同时高纯度UV胶无杂质、无挥发物，可避免挥发物污染芯片表面，确保芯片性能稳定。

芯片/IC封装对UV胶的技术要求极为严苛，需满足以下核心技术指标。一是纯度，UV胶需达到高纯度级别，金属离子含量≤10ppm，无杂质、无颗粒，避免杂质影响芯片的电气性能；二是收缩率，收缩率≤1%，越低越好，减少固化内应力，防止芯片开裂；三是粘接强度，剪切强度≥20MPa，可牢固粘接芯片与基板，避免芯片脱落；四是光学性能，透光率≥98%，无黄变、无雾翳，便于芯片检测；五是电气性能，绝缘电阻≥10¹²Ω·cm，介电常数稳定，无漏电风险；六是耐环境性，可耐受-40℃至150℃的高低温循环，通过85℃/85%RH 1000小时湿热老化测试，性能保持率≥95%，同时具备良好的防潮、防尘、防腐蚀性能。

行业应用案例显示，某半导体企业在倒装芯片封装中，采用低粘度、快速固化型UV胶作为底部填充材料，相比传统环氧底部填充胶，生产效率提升60%以上，填充合格率从92%提升至99.7%，芯片的散热性能提升30%，使用寿命延长50%；某消费电子企业在IC封装中，选用高透明度、低收缩率UV胶，解决了传统封装材料黄变、芯片损伤的问题，产品合格率提升至99.8%，售后故障率降低80%。

随着半导体产业向小型化、高密度、高集成度方向发展，芯片/IC封装对UV胶的要求也不断提升，未来UV胶将向以下方向发展：一是低收缩率、高纯度方向，进一步降低收缩率至0.5%以下，提升纯度，适配更小尺寸、更高精度的芯片封装；二是多功能集成方向，开发兼具散热、导电、绝缘、防潮等多功能的UV胶，满足芯片封装的多元化需求；三是定制化方向，根据不同芯片类型、封装工艺，定制专属UV胶配方，解决特殊封装场景的难题；四是工艺智能化方向，结合AI视觉与IoT监控，实现UV胶点胶、固化过程的实时质量控制，提升封装精度与效率。

总之，UV胶在芯片/IC封装中发挥着不可替代的作用，其优异的性能的能够有效提升封装质量、生产效率，助力半导体产业实现小型化、高精度升级。对于半导体企业而言，选择适配的UV胶产品、规范封装工艺，才能充分发挥UV胶的优势，降低生产成本，提升产品竞争力，在激烈的市场竞争中占据优势地位。
