在电子制造行业中，PCB板作为各类电子设备的核心载体，其元件固定的可靠性直接决定了设备的运行稳定性、使用寿命及安全性。UV胶作为一种高效、精准、环保的粘接固定材料，凭借秒级固化、低收缩率、高粘接强度等优势，已逐步取代传统热熔胶、环氧胶，成为PCB板元件固定的首选方案，广泛应用于消费电子、工业控制、汽车电子、医疗器械等多个领域。本文将从应用优势、核心要求、实操要点及行业案例出发，全面解析UV胶在PCB板元件固定中的应用，助力企业提升生产效率与产品品质。

PCB板元件固定的核心需求的是“精准定位、牢固粘接、无损伤、适配自动化生产”，而传统固定方式存在诸多痛点：热熔胶固化速度慢，需高温加热，易导致PCB板基材变形、元件损坏；环氧胶固化时间长，影响生产节拍，且固化后韧性不足，易出现脱胶现象；双面胶粘接强度有限，无法适配复杂工况，且易受环境湿度、温度影响。相比之下，UV胶通过特定波长（365-405nm）紫外光触发聚合反应，3-60秒内即可完成从液态到固态的转变，无需高温加热，完美契合PCB板元件固定的核心需求，同时解决了传统材料的诸多弊端。

UV胶在PCB板元件固定中的核心应用优势，首先体现在高效性与适配性上。UV胶固化速度快，秒级固化特性可大幅缩短生产周期，使产线节拍提升40-60%，再制品库存降低70%以上，尤其适配现代化自动化产线，可与自动点胶、UV固化设备联动，实现“点胶-固化-检测”一体化生产，大幅提升生产效率，降低人工成本。其次，UV胶具有优异的粘接性能，剪切强度可达15-30MPa，能牢固粘接电阻、电容、电感、二极管等各类电子元件，同时兼容PCB板常用基材（FR-4玻纤板、铝基板、铜基板等），粘接后无气泡、无溢胶，不影响PCB板的电路导通性能。

再者，UV胶具备低收缩率与良好的环境耐受性，收缩率可控制在2%以下，固化过程中不会产生明显应力，避免导致PCB板翘曲、元件位移，保障PCB板的平整度与元件定位精度；同时可耐受-40℃至125℃的高低温循环，通过1000次循环测试无明显性能衰减，还能抵御潮湿、灰尘、化学腐蚀等恶劣环境，确保电子设备在复杂工况下稳定运行。此外，UV胶无溶剂、低VOC排放，符合ROHS、REACH等国际环保标准，无刺激性气味，可改善生产环境，降低环保合规成本，适配电子制造行业绿色发展趋势。

在PCB板元件固定中，UV胶的选型与实操要点直接影响固定效果，需重点关注以下几点。选型方面，需根据元件类型、PCB板基材、使用环境选择合适的UV胶型号：对于小型贴片元件（0402、0603封装），需选择低粘度（100-500mPa·s）、高流动性的UV胶，确保精准点胶、无溢胶；对于大型插件元件（如连接器、变压器），需选择高粘度（1000-5000mPa·s）、高韧性的UV胶，提升粘接强度与抗震动能力；对于高温工况下使用的PCB板（如汽车电子、工业控制设备），需选择耐高温UV胶，长期使用温度可稳定至150℃以上，避免高温下脱胶、黄变。

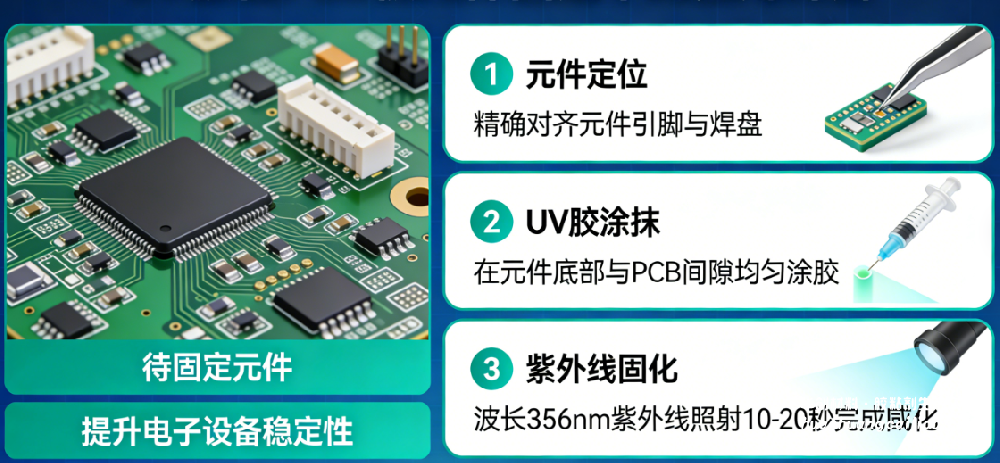

实操过程中，需注意表面清洁、点胶量控制与UV固化参数设置。首先，PCB板粘接面与元件底部需用无水乙醇或异丙醇擦拭干净，去除油污、灰尘、水分等杂质，否则会严重影响粘接强度，导致脱胶；其次，点胶量需精准控制，以“覆盖元件底部1/2-2/3、无溢胶、无气泡”为宜，点胶位置需避开元件引脚与PCB板焊盘，防止影响电路导通；最后，UV固化设备的波长需匹配UV胶的光引发剂吸收波长（通常为365nm或405nm），能量密度控制在500-3000 mJ/cm²，固化时间根据胶层厚度调整（0.1-0.5mm胶层需3-10秒，0.5-1mm胶层需10-20秒），确保胶层完全固化，避免出现“表干内不干”的情况。

行业应用案例显示，某消费电子企业在PCB板贴片元件固定中，采用UV胶替代传统环氧胶后，生产效率提升50%以上，元件脱胶率从3.2%降至0.1%以下，产品合格率提升至99.8%；某汽车电子企业针对车载PCB板元件固定，选用耐高温UV胶，经过85℃/85%RH环境1000小时测试后，粘接性能保持率超过95%，有效保障了车载电子设备在高温、震动环境下的稳定运行。

随着电子设备向小型化、高密度、高可靠性方向发展，PCB板元件固定对UV胶的要求也不断提升，未来UV胶将向低粘度、高韧性、耐高温、定制化方向发展，同时结合AI视觉与IoT监控，实现固化过程的实时质量控制，进一步优化PCB板元件固定工艺，助力电子制造行业高质量发展。对于企业而言，选择适配的UV胶产品、规范实操流程，才能充分发挥UV胶的优势，降低生产成本，提升产品竞争力。
